柔性吸气臂IBF-IBFV系列
柔性吸气臂，内置有三个连接的自锁结构，配有PVC软管，直径160mm，内置铝制结构支撑，风帽材质为喷漆钢板，并带有气流阀，最大长度4米。
IBF
专为集中式除尘设计，与远处安装的风机配合，可用于多工位的集中排烟除尘。安装形式为壁挂式，配有完整的墙上安装支架。
IBFV
专为单工位吸风设计，配有高效离心式风机1.1 kw/1.5Hp，最大处理风量为1500m³/h。
型号
直径
mm
长度
处理风量
M³/h
压差
Pa
重量
Kg
IBF 160/2
160
2000
1200 ~ 1800
平均 700
12
IBF 160/3
3000
15
IBF 160/4
4000
20
风机
功率
Kw/Hp
速度
rpm
电压
V
处理
风量
m³/h
噪音
分贝
IBFV 160/2
EV 15
1.1/1.5
2840
230/400
1500
350
74
22
IBFV 160/3
25
IBFV 160/4
30

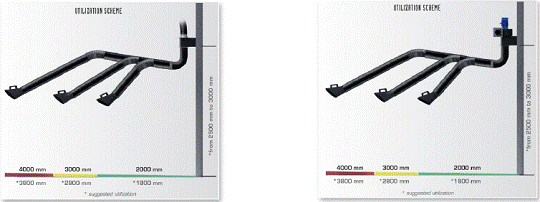

使用图

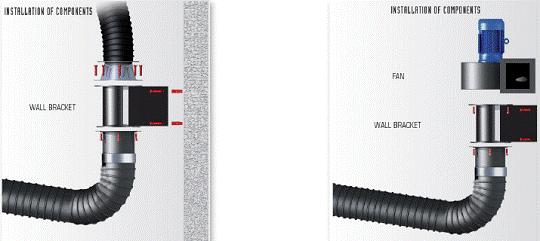

柔性吸气臂IBF系列出厂时内部铰链和墙上支架是完整安装好的。风机（单个工位）或与刚性管连接的软管（集中除尘系统中）未安装。图1和图2显示安装过程：

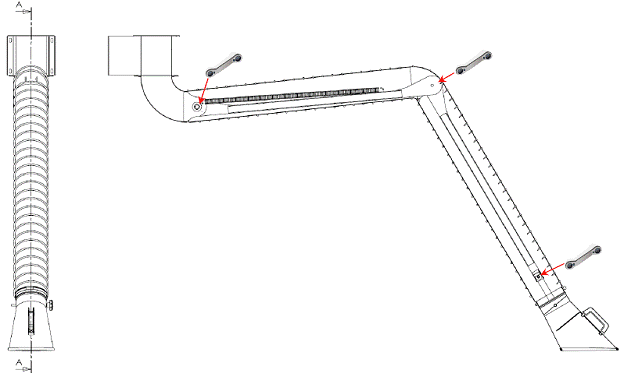

安装中如需调节铰链，需要松开软管夹箍，移除软管（如下图所示）；然后旋紧或者放松弹簧上的螺栓就可以调节连接处的松紧了。

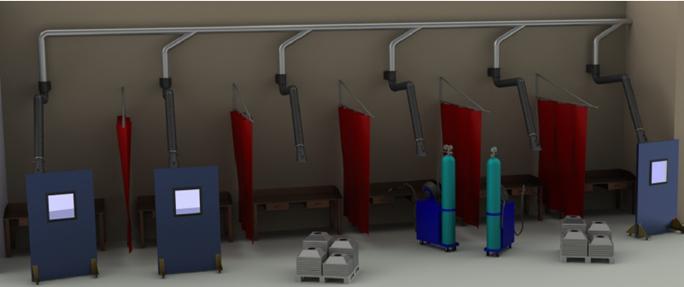

图例： IBF系列柔性吸气臂在集中除尘系统中的运用，用于排除焊接烟尘。
