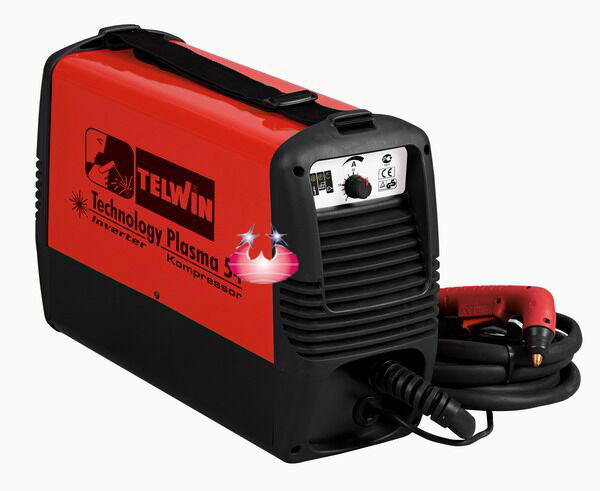

TECNICA PLASMA 34/54 KOMPRESOR
逆变式空气等离子切割机（自带空压机）
逆变式空气等离子切割机（自带空压机）34/54， 是使用单相电源的空气等离子切割机，是空冷的空气等离子切割机，是逆变电源的空气等离子切割机，是自带空压机的空气等离子切割机，是便携式空气等离子切割机。接触式引弧。意大利泰尔稳的空气等离子切割机快速切割钢、不锈钢、铝、铜、黄铜等不容易产生变形。空气等离子切割机切割厚度最大分别为6mm和10mm。
空气等离子切割机主要特点：
-轻便小巧
-割枪电压过低时警报、保护
-割枪自动冷却
-过热，电压过高、过低，电流过大保护
全套空气等离子切割机带有割枪
技术参数
TECNICA PLASMA 34 KOMPRESSOR
TECHNOLOGY PLASMA 54 KOMPRESSOR
输入电源
单相220V/50/60Hz
输入电流 A max
18
27.5
输入功率 kw max
2.8
4.5
主保险丝 A
16
效率 η
0.8
功率因素 cos ф
0.7
最大空载电压 V
430
400
电流范围 A
5 - 25
7 - 40
暂载率
20A@25%
35A@30%
切割厚度 mm max
6
10
绝缘等级
H
保护级别
IP23
尺寸 mm（长x宽x高）
475x170x340
550x170x340
重量 kg
12.5
16.8
编号 No
815084
815088

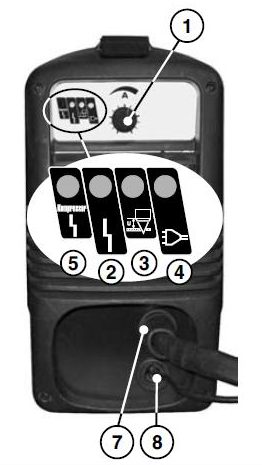

1. 1. 切割电流调节旋钮
用来调节机器的切割电流强度，根据实际应用来选择（材料厚度/速度）。见技术信息表格，根据所选择的电流，对应正确的暂载率。
2. 2. 黄色LED灯亮指示一般警报事项。
当黄色灯亮时表示主回路中功率元件温度过高，或者输入电压不对（电压过高或者过低）。主回路电压过高/过低保护，切断机器，电源电压超过了铭牌所示值的+/-15%。警告：电压超过最高极限值会严重损坏设备。
黄色灯亮时，所有的机器操作都无法进行。
当决定上述错误的值回到正常范围时，机器自动重启（黄色LED灯熄灭）。
3. 黄色LED灯亮表示割枪通电。
当黄色LED灯亮时，表示切割回路可以工作：引导弧或者切割弧“打开”。
当黄色LED灯熄灭（切割回路关）时， 割枪按钮失效（待机模式）。
在下面的条件下，黄色LED灯熄灭（切割回路关），同时割枪按钮失效：
在“滞后气体”状态。
——引导弧在最大2秒时间内没有转移到工件上。
——如果因为割枪和工件离的太远而切割弧中断，或者如果电极损耗非常严重，或者如果因为割枪被带离工件太远。
——如果安全保护系统被触发。
4. 绿色LED灯表示主电源接通，辅助回路通电。控制回路通电。红色LED灯表示压缩空气回路（如果有的话）。
5.当红色LED灯亮时，表示压缩空气电动马达的线圈过热。
6.压力表
用来读压缩空气压力值。
7.割枪接头
——割枪与机器内部直接连接或者一体式接口连接。
——割枪按钮是唯一可以控制切割开始和结束的地方。
——当割枪按钮被释放时，回路即时被中断，而压缩空气仍流出，持续一段滞后时间。
—— 意外操作：只有当按割枪按钮并且持续最小时间为十分之一秒时，回路才开始。
——安全保护：如果割枪上没有安装绝缘喷嘴夹头，或者安装不对，则按钮后操作不会进行。
8.接地连接
